介绍了用户侧某型商业储能柜总体设计及整机理论热计算和对应的散热方案，并结合户外的使用环境，设计了可满足IP54级的整机防尘、防水结构，使其在能保证整机满功率运行条件下散热的同时，满足项目所处环境的防护需求。
某项目商业储能柜的功率和容量需求如下：100kWl215kWh,直流侧容量为215kWh。其中,电池采用LFP(磷酸铁锂)电池，项目总体采用模块化设计思路，电池系统采用簇方式进行集成，簇中单个电池包1P20S，容量为17.92kWh,根据总体容量可以确定电池舱所需电池包数量至少为12个，簇中集成了风扇和内部散热风道。根据电池包、高压箱尺寸确定电池簇整体尺寸为：910mmx1002mmx2030mm(宽度×深度×高度）。考虑到安装空间和电池簇散热空间,初步确定柜内电池舱净空间为：1040mmx1165mmx2325mm。电池簇如图1所示。

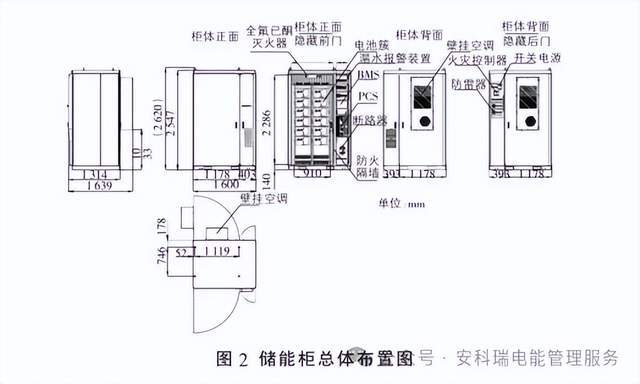

根据项目需求,布置柜内电气舱设备-PCS、BMS、控制器、断路器、接线端子、开关、电源等，初步确定电气舱净空间为340mmx1002mmx2030mm（宽度x深度×高度）。储能柜初版总体布置图如图2所示。
该项目为常规风冷散热方式，故采用工业壁挂空调对电池舱进行冷却散热。空调布置于柜体背部，采用上进风、下出风的散热方式，并设计独立风道，冷风通过电池簇顶部自带抽风风扇吸入电池簇内部风道，经过与电池簇内部电芯热交换后，通过储能柜柜体内间隙经空调回风口负压将热风排出柜外，达到散热效果，具体结构如图3所示。
为提高储能柜空间利用率，储能柜体采用模块化设计，柜体前后两侧面开门，然后布置电池簇、空调风道及电气设备等。根据GB50016一2014（建筑设计防火规范）、GB50019一2015（工业建筑供暖通风与空气调节设计规范）、GB55036—2022（消防设施通用规范）、GB55037一2022(建筑防火通用规范)等强制标准[2-5],将柜体内电池簇和设备舱分开，中间设计防火隔墙，柜内顶部布置空调风道，柜内侧壁上布置消防探头及灭火装置、通风格栅等。详细设计需参考相关标准执U8国际平台行，本文不详细说明。鉴于商业储能柜设计的高集成性以及露天的使用条件,太阳辐射和内部电池自身放电释放热量,是影响电池舱和电气舱的温度调节的两大因素，空调功率的选型需要满足以上2个因素对电池舱内的散热需求。本文仅通过理论计算支持空调功率的选型，保证电池舱温度可以控制在20~50℃范围内,平均温差不大于5℃,其详细的结构设计及优化本文不详细说明。
结合储能一体机实际的使用工况，其户外柜的防护等级一般要求需达到IP54及以上,根据GB4208一2008(外壳防护等级)的要求[8],机柜需满足防尘和防喷水,所以在满足上述功能散热的前提下，需同时设计IP54级柜体防护结构
该项目储能柜柜体为框架式骨架结构,左右舱室前开门，柜门四周与柜体间采用迷宫式防水结构，同时在柜门四周周边粘贴密封胶条使其与柜体完全贴合，并在柜门底部设计沥水孔，外部水经迷宫结构后通过沥水孔流出柜体外部，具体结构如图6所示。柜体焊缝及蒙皮板拼接处采用防水密封胶进行密封，以保证柜体整体的防水效果。

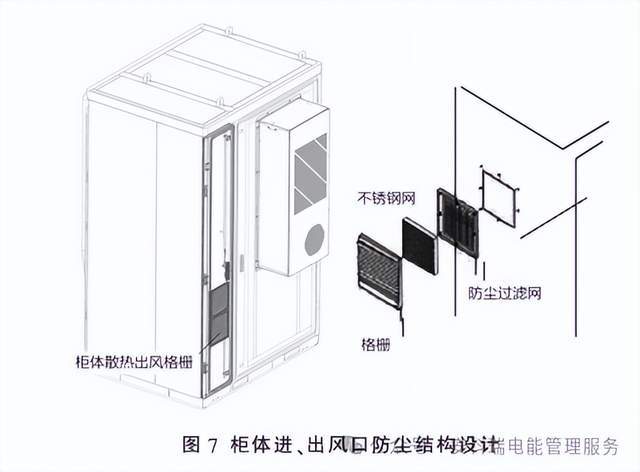

基于散热的功能需求,储能柜柜体设计有进、出风口，在满足散热通风面积的前提下，需要给进、出风口设计过滤结构。该项目采用通用的格栅+不锈钢网+防尘过滤网3层结构进行防护，其中，防尘网的过滤间隙可根据所需的IP等级进行调整，以保证柜体整体的防尘效果。具体结构如图7 所示

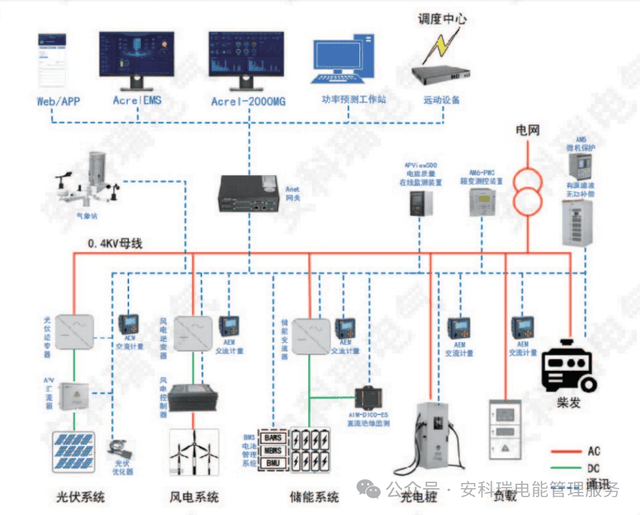

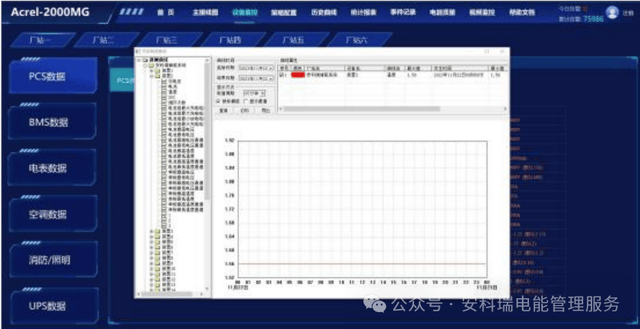

Acrel-2000MG储能能量管理系统是安科瑞专门针对工商业储能电站研制的本地化能量管理系统，可实现了储能电站的数据采集、数据处理、数据存储、数据查询与分析、可视化监控、报警管理、统计报表、策略管理、历史曲U8国际平台线等功能。其中策略管理，支持多种控制策略选择，包含计划曲线、削峰填谷、需量控制、防逆流等。该系统不仅可以实现下级各储能单元的统一监控和管理，还可以实现与上级调度系统和云平台的数据通讯与交互，既能接受上级调度指令，又可以满足远程监控与运维，确保储能系统安全、稳定、可靠、经济运行。

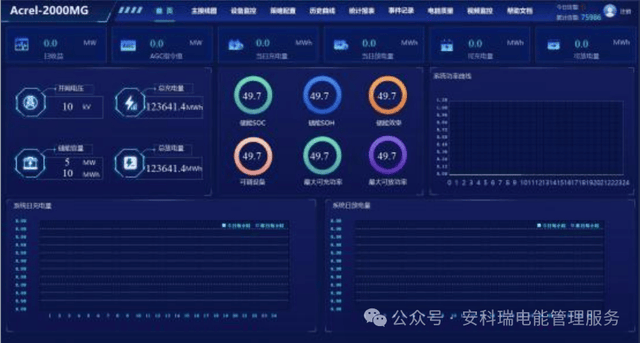

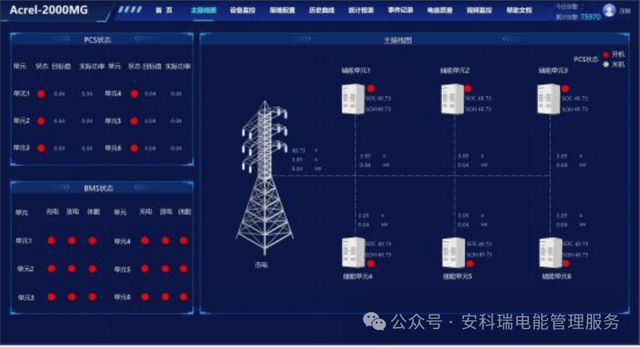

对微电网的运行进行实时监管，包含市电、光伏、风电、储能、充电桩及用电负荷，同时也包括收益数据、天气状况、节能减排等信息。

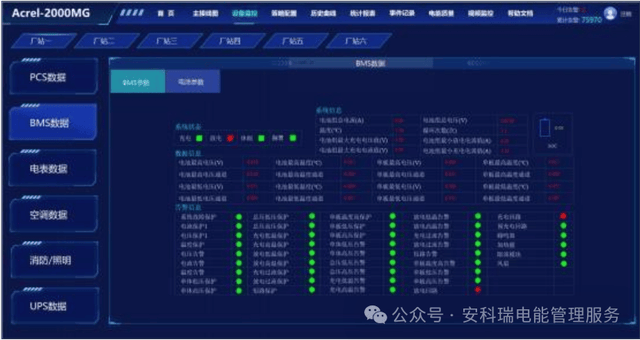

对系统环境、光伏组件、光伏逆变器、风电控制逆变一体机、储能电池、储能变流器、用电设备等进行实时监测，掌握微电网系统的运行状况。
实现整个微电网系统范围内的电能质量和电能可靠性状况进行持续性的监测。如电压谐波、电压闪变、电压不平衡等稳态数据和电压暂升/暂降、电压中断暂态数据进行监测分析及录波展示，并对电压、电流瞬变进行监测。
实现微电网无人值守，实现数字化、智能化、便捷化管理;对重要负荷与设备进行不间断监控。
通过分析历史用电数据、天气条件对负荷进行功率预测，并结合分布式电源出力与储能状态，实现经济优化调度，以降低尖峰或者高峰时刻的用电量，降低企业综合用电成本。

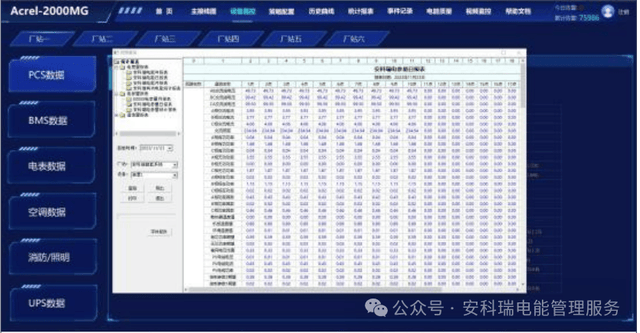

用户可以查看光伏、储能、充电桩三部分的每天电量和收益数据，同时可以切换年报查看每个月的电量和收益。
通过分析光伏、风电、储能设备的发电效率、转化效率，用于评估设备性能与状态。

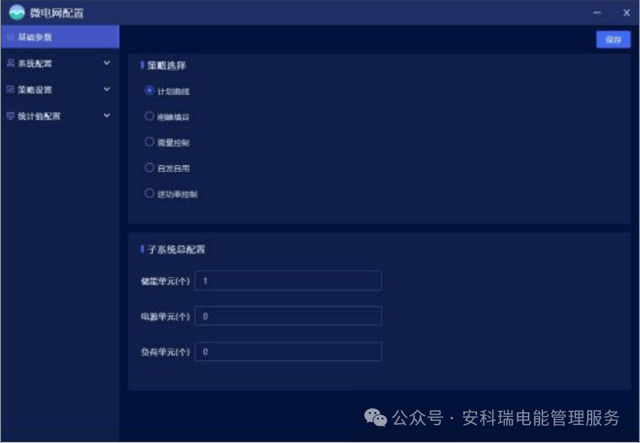

微电网配置主要对微电网系统组成、基础参数、运行策略及统计值进行设置。其中策略包含计划曲线、削峰填谷、需量控制、新能源消纳、逆功率控制等。
本文以某项目户外商业储能一体机为研究对象,分别说明了项目总体布置设计、系统散热理论计算以及柜体结构防护设计。在满足产品功能性的前提下,对系统散热进行了严谨的理论计算，并提供了一定裕量，同时设计了结构简单可靠的防尘防水结构，节约了项目成本,以满足项目实际的运营需求。
